Standartinė Re: Naujokų kelionė į Užkarpatę
TOPOGRAFIJOS PRAKTIKUMO PASEKMĖS arba ... pirmieji bandymai piešti...
Gal ir nelabai vykę ir atitinkantys realybę, - bet man ir tai jau daug :D


Prikabinti failai:
Failo aprašymas: urvo Kanjon planas
urvo Kanjon planas.pdf [119.22 KiB]
Atsisiųsta 879 kartus(ų)
2010 03 19, Pen 16:17
Aprašymas
Troglobiontas
Vartotojo avataras

Užsiregistravo: 2010 01 19, Ant 14:44
Pranešimai: 254
Standartinė Re: Naujokų kelionė į Užkarpatę
Ačiū kelionės organizatoriams už savo sugaištą laiką, kad mums - naujokams - parodytų pirmuosius mūsų gyvenime urvus.
Vairuotojams - kurie mus saugiai vežė, kai mes tuo tarpu miegojome.
Laurai - už kantrybę, mokant mus topografuoti.
Visiems buvusiems kartu - už tai, kad nei vienas nezyzė ir nesiskundė sunkiu gyvenimu :D


2010 03 19, Pen 16:51
Aprašymas
Puruša
Vartotojo avataras

Užsiregistravo: 2005 10 24, Pir 17:34
Pranešimai: 2380
Standartinė Re: Naujokų kelionė į Užkarpatę
Jolka rašė:
TOPOGRAFIJOS PRAKTIKUMO PASEKMĖS arba ... pirmieji bandymai piešti...
Gal ir nelabai vykę ir atitinkantys realybę, - bet man ir tai jau daug :D

Šaunu, kad operatyviai. Turiu tik keletą pastabėlių;
Pdf faile nesuprasi koks mastelis jei bus tik užrašas. Reikalinga dar mastelio grafinis atvaizdavimas. Pageidautina dar užrašyti kur yra įėjimas.

_________________
Tiktai durelės skiria "Verno & Ko urvelius" nuo beprotiško pasaulio.
Heinrichas Heinė


2010 03 19, Pen 18:08
Aprašymas
Hado demonas
Vartotojo avataras

Užsiregistravo: 2005 09 07, Tre 12:51
Pranešimai: 751
Miestas: Vilnius
Standartinė Re: Naujokų kelionė į Užkarpatę
Jolka rašė:
TOPOGRAFIJOS PRAKTIKUMO PASEKMĖS arba ... pirmieji bandymai piešti...
Gal ir nelabai vykę ir atitinkantys realybę, - bet man ir tai jau daug :D

Oho, kaip tu čia taip staigiai pateikei kompiuterinį variantą. Gausi papasakoti, kaip padarei jį iš milimetrinio popieriaus. :) Šiaip Raimis teisus - kadangi fonas be jokių langelių, tai labai prašosi liniuotė. Dar reikėtų panaudotų sutartinių ženklų legendos ir aš dar pridėčiau matavimų datą.

_________________
Jei abejoji, vadinasi, jau apsisprendei.


2010 03 19, Pen 23:37
Aprašymas ICQ
Puruša
Vartotojo avataras

Užsiregistravo: 2005 10 24, Pir 17:34
Pranešimai: 2380
Standartinė Re: Naujokų kelionė į Užkarpatę
Laura rašė:
Jolka rašė:
TOPOGRAFIJOS PRAKTIKUMO PASEKMĖS arba ... pirmieji bandymai piešti...
Gal ir nelabai vykę ir atitinkantys realybę, - bet man ir tai jau daug :D

Oho, kaip tu čia taip staigiai pateikei kompiuterinį variantą. Gausi papasakoti, kaip padarei jį iš milimetrinio popieriaus. :) Šiaip Raimis teisus - kadangi fonas be jokių langelių, tai labai prašosi liniuotė. Dar reikėtų panaudotų sutartinių ženklų legendos ir aš dar pridėčiau matavimų datą.

Na mes čia matome tik galutinį rezultatą, bet jei norime patikrinti ar jis teisingas tai reik pateikti visą medžiagą :roll: Tai duomenų lentelę ir urvo plane palikti pagrindinį siūlą su piketų numeriais.
Sutartinių ženklų ten daug nereik, bet man va neaišku ką reiškia tos dvi varnelės tarp luitų.Ar tai šikšnosparniai, ar kokie plunksnuoti paukščiukai? Gyvi ar sutraiškyti jūsų batų? Žiemos sąlygom reikia labai atsargiai dirbti urvuose, kad šikšniukų neprikelti, ypač siaurumuose. Na, bet ten gali būti pavaizduotas ir kitas mėšlas :lol:
Nagrinėjant plano šiaurinę dalį, dešinėj atšakoj neaišku kodėl neita toliau, nes pagal planą ten platu, tai gal aukščio trūksta. Tas man ir įdomu, kad vienas praėjimas kairėj siauras vertikalus meandras, o kitas horizontalus. Va toje vietoje labai reiktų pjūvio. Tiesa sakant tai atlikta dar tik pusė darbo, reik viso urvo pagrindinio siūlo pjūvio išklotinės pilnam vaizdui, juk dabar liko nepanaudoti aukščio matavimai. Jei pjūvis yra nedidelis, pvz koridoriaus skerspjūvis, tai jį galimą vaizduoti tiesiai ant pjūvio ašies, o jei vaizduojam kitaip, tai reik virš pjūvio pažymėti pjūvio pavadinimą pvz A-A', o ne pjūvyje pjauti naują pjūvį.
Nors prirašiau daug, bet tai nereiškia, kad darbas atliktas netinkamai. Tai normalus kelias tobulėti. Sėkmės.

_________________
Tiktai durelės skiria "Verno & Ko urvelius" nuo beprotiško pasaulio.
Heinrichas Heinė


2010 03 20, Šeš 12:45
Aprašymas
Troglobiontas
Vartotojo avataras

Užsiregistravo: 2010 01 19, Ant 14:44
Pranešimai: 254
Standartinė Re: Naujokų kelionė į Užkarpatę
Dėkui už pastabas - bandau taisytis.
Planą jau pasižadu perpiešti su piketais ir pagrindiniu siūlu. Taip pat pateiksiu matavimų duomenis.
Šiaurinė urvo plano dalis neišbaigta ne todėl, kad ji sunkiai praeinama (kaip jau dabar matyti skleistinėje), - o todėl, kad mes, naujokai, - jos nebesuspėjome išmatuoti.

Nelabai suprantu, kaip padoriai turėtų būti pažymėtas įėjimas į urvą :roll: Ar galima tai tiesiog žodžiais nurodyti?

Brėžinio perkėlimas į kompiuterį:
Sugadiname vieną įmautę A4 formos lapams ir turime skaidrią plėvelę (arba tiesiog imam kokią skaidruolę). Plėvelę uždedame ant brėžinio milimetriniame popieriuje ir su vandeniui atspariu markeriu persipiešiame tai, kas reikalinga. Tada plėvelę tiesiog skanuojame ir turim vaizdą kompiuteryje.


Prikabinti failai:
Failo aprašymas: Urvo Kanjon skleistinė
Urvo Kanjon skleistinė.pdf [118.69 KiB]
Atsisiųsta 867 kartus(ų)
2010 03 20, Šeš 14:24
Aprašymas
Puruša
Vartotojo avataras

Užsiregistravo: 2005 10 24, Pir 17:34
Pranešimai: 2380
Standartinė Re: Naujokų kelionė į Užkarpatę
Jolka rašė:

Nelabai suprantu, kaip padoriai turėtų būti pažymėtas įėjimas į urvą :roll: Ar galima tai tiesiog žodžiais nurodyti?


Žodžiais manau yra padoru nurodyti įėjimą. Gal būtų nepadoru jei pažymėti išėjimą žodžiu Lauk :!:

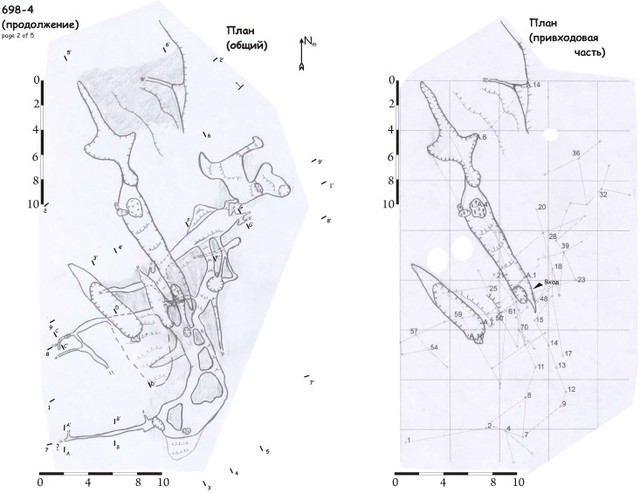

Štai kaip pvz: Mūsų komandos atkasto nuo nulio Kamaros urvo topo:

Paveikslėlis

_________________
Tiktai durelės skiria "Verno & Ko urvelius" nuo beprotiško pasaulio.
Heinrichas Heinė


2010 03 20, Šeš 15:12
Aprašymas
Troglobiontas
Vartotojo avataras

Užsiregistravo: 2010 01 19, Ant 14:44
Pranešimai: 254
Standartinė Re: Naujokų kelionė į Užkarpatę
Tikrai labai aiški topo nuotrauka.
Pavyzdžių pasižiūrėti man tik į naudą, nes aš net nežinau, kaip turėtų atrodyti gera topo nuotrauka. Šiai dienai vertinimas toks: jei suprantu, kas pavaizduota - reiškiasi topo nuotrauka gera :)
Dar įdomu būtų sužinoti dėl magnetinės šiaurės: jei matavimui naudojame kompasą, ar tai reiškia, kad plane ties šiaurės krypties rodykle turime nurodyti, kad šiaurė magnetinė? Ar viena N raidė yra pakankamai tikslu?


2010 03 20, Šeš 19:07
Aprašymas
Speleologas
Vartotojo avataras

Užsiregistravo: 2009 07 07, Ant 21:44
Pranešimai: 39
Miestas: Kyiv
Standartinė Re: Naujokų kelionė į Užkarpatę
Jolka rašė:
Another curious to find out the magnetic north: If you use a compass measurement, does that mean that the plan at the north directional arrow we indicate that the magnetic north? Do one of the letter "N" is sufficiently objective?

Ну, на приведенном Раймондасом примере-- там как раз магнитный север указан (он так и подписан: Nm). А если вы хотите географический (например для нанесения плана пещеры на топокарту)- ну тогда надо посчитать магнитное склонение для той местности, где находится пещера (можно и год съемки учесть, хотя это уже несущественно :roll: ). Например для Караби- надо весь этот план повернуть еще на 5.7 градуса по часовой стрелке

P.S. Просто увидел тут топосъемку, которую я отрисовывал-- вот и заинтересовался :) Извините, что на русском....


2010 03 21, Sek 0:50
Aprašymas
Puruša
Vartotojo avataras

Užsiregistravo: 2005 10 24, Pir 17:34
Pranešimai: 2380
Standartinė Re: Naujokų kelionė į Užkarpatę
svisla rašė:
Jolka rašė:
Another curious to find out the magnetic north: If you use a compass measurement, does that mean that the plan at the north directional arrow we indicate that the magnetic north? Do one of the letter "N" is sufficiently objective?

Ну, на приведенном Раймондасом примере-- там как раз магнитный север указан (он так и подписан: Nm). А если вы хотите географический (например для нанесения плана пещеры на топокарту)- ну тогда надо посчитать магнитное склонение для той местности, где находится пещера (можно и год съемки учесть, хотя это уже несущественно :roll: ). Например для Караби- надо весь этот план повернуть еще на 5.7 градуса по часовой стрелке

P.S. Просто увидел тут топосъемку, которую я отрисовывал-- вот и заинтересовался :) Извините, что на русском....

Žemė turi magnetinį lauką, kurio ašis pakrypusi į Žemės sukimosi ašį 11,5° kampu, bet ji pamažu keičiasi. Be to, magnetiniai šiaurės ir pietų poliai per paskutinį milijoną metų kelis kartus susikeitė vietomis.
Šiaurės magnetinis polius dabar yra šiaurės rytų Kanadoje, už 1600 km nuo geografinio šiaurės ašigalio.
Kelis metus praleidau konstruodamas geriausią pasaulyje kompasą orientaciniam sportui ir rezultatas buvo toks, kad tas sportininkas, kuris bėgo su mūsų kompasu laimėjo Europoje pirmą vietą. Taigi, galiu pasakyti, kad kompasas rodo visada magnetinį žemės lauką, nors pagal užsakymą nesunku pagaminti pritaikytą kompasą konkrečiai vietovei pvz Karabi. Tereikia, kaip sako Andrejus priklijuoti rodyklę pasukus 5,7 laipsnio kampu pagal laikrodžio rodyklę.

_________________
Tiktai durelės skiria "Verno & Ko urvelius" nuo beprotiško pasaulio.
Heinrichas Heinė


2010 03 21, Sek 7:03
Aprašymas
Hado demonas
Vartotojo avataras

Užsiregistravo: 2005 09 07, Tre 12:51
Pranešimai: 751
Miestas: Vilnius
Standartinė Re: Naujokų kelionė į Užkarpatę
Vernas rašė:
Nagrinėjant plano šiaurinę dalį, dešinėj atšakoj neaišku kodėl neita toliau, nes pagal planą ten platu, tai gal aukščio trūksta. Tas man ir įdomu, kad vienas praėjimas kairėj siauras vertikalus meandras, o kitas horizontalus. Va toje vietoje labai reiktų pjūvio. Tiesa sakant tai atlikta dar tik pusė darbo, reik viso urvo pagrindinio siūlo pjūvio išklotinės pilnam vaizdui, juk dabar liko nepanaudoti aukščio matavimai. Jei pjūvis yra nedidelis, pvz koridoriaus skerspjūvis, tai jį galimą vaizduoti tiesiai ant pjūvio ašies, o jei vaizduojam kitaip, tai reik virš pjūvio pažymėti pjūvio pavadinimą pvz A-A', o ne pjūvyje pjauti naują pjūvį.

Ten kur klaustukas, neita toliau, nes tiesiog baigėm matavimus (laikas ribotas).
O va paryškintas sakinys tai super, nieko nesupratau :D

_________________
Jei abejoji, vadinasi, jau apsisprendei.


2010 03 21, Sek 22:34
Aprašymas ICQ
Hado demonas
Vartotojo avataras

Užsiregistravo: 2005 09 07, Tre 12:51
Pranešimai: 751
Miestas: Vilnius
Standartinė Re: Naujokų kelionė į Užkarpatę
Jolka rašė:
Brėžinio perkėlimas į kompiuterį:
Sugadiname vieną įmautę A4 formos lapams ir turime skaidrią plėvelę (arba tiesiog imam kokią skaidruolę). Plėvelę uždedame ant brėžinio milimetriniame popieriuje ir su vandeniui atspariu markeriu persipiešiame tai, kas reikalinga. Tada plėvelę tiesiog skanuojame ir turim vaizdą kompiuteryje.

Ai, tiek ir aš moku, tik naudojuosi kalkiniu popierium. Galvojau, gal tu su kokia grafine programa šalinai milimetrinio popieriaus foną ir t.t. :)

Jolka rašė:
Dar įdomu būtų sužinoti dėl magnetinės šiaurės: jei matavimui naudojame kompasą, ar tai reiškia, kad plane ties šiaurės krypties rodykle turime nurodyti, kad šiaurė magnetinė? Ar viena N raidė yra pakankamai tikslu?

Šitas klausimas liko ne visai atsakytas ir man ir pačiai įdomu. Tai ar būtina mums dabar brėžiniuose rašyti Nm, jei nedarom jokių šiaurės perskaičiavimų?

O šiaip, Jolanta, tu šaunuolė :) Pažiūrėk, kiek kartų tavo toponuotraukos jau peržiūrėtos :D

_________________
Jei abejoji, vadinasi, jau apsisprendei.


2010 03 21, Sek 22:38
Aprašymas ICQ
Puruša
Vartotojo avataras

Užsiregistravo: 2005 10 24, Pir 17:34
Pranešimai: 2380
Standartinė Re: Naujokų kelionė į Užkarpatę
Laura rašė:
Vernas rašė:
Nagrinėjant plano šiaurinę dalį, dešinėj atšakoj neaišku kodėl neita toliau, nes pagal planą ten platu, tai gal aukščio trūksta. Tas man ir įdomu, kad vienas praėjimas kairėj siauras vertikalus meandras, o kitas horizontalus. Va toje vietoje labai reiktų pjūvio. Tiesa sakant tai atlikta dar tik pusė darbo, reik viso urvo pagrindinio siūlo pjūvio išklotinės pilnam vaizdui, juk dabar liko nepanaudoti aukščio matavimai. Jei pjūvis yra nedidelis, pvz koridoriaus skerspjūvis, tai jį galimą vaizduoti tiesiai ant pjūvio ašies, o jei vaizduojam kitaip, tai reik virš pjūvio pažymėti pjūvio pavadinimą pvz A-A', o ne pjūvyje pjauti naują pjūvį.

Ten kur klaustukas, neita toliau, nes tiesiog baigėm matavimus (laikas ribotas).
O va paryškintas sakinys tai super, nieko nesupratau :D

Tai elementarios braižybos taisyklės. Kai nupaišom pjūvį, tai virš jo braukiam brūkšnį ir virš jo užrašom pjūvio raides ar skaičius. Pvz 1-1'

Paveikslėlis
Galimas kitas būdas, kai nereik rašyti jokių raidžių, tai pjūvį vaizduoti tiesiai ant kirtimo ašies, kad mes matytume kur pjovė.
Kanjono tope pavaizduota, kad pjauta du kartus vienodai tai tik nujausti galim kad kažkuris čia pjūvis, o kažkuris buvo pjaunamasis. Žodžiu gavosi dviprasmiškumas, kurį galima suprasti visaip.

_________________
Tiktai durelės skiria "Verno & Ko urvelius" nuo beprotiško pasaulio.
Heinrichas Heinė


2010 03 21, Sek 23:55
Aprašymas
Hado demonas
Vartotojo avataras

Užsiregistravo: 2005 09 07, Tre 12:51
Pranešimai: 751
Miestas: Vilnius
Standartinė Re: Naujokų kelionė į Užkarpatę
Vernas rašė:
Galimas kitas būdas, kai nereik rašyti jokių raidžių, tai pjūvį vaizduoti tiesiai ant kirtimo ašies, kad mes matytume kur pjovė.
Kanjono tope pavaizduota, kad pjauta du kartus vienodai tai tik nujausti galim kad kažkuris čia pjūvis, o kažkuris buvo pjaunamasis. Žodžiu gavosi dviprasmiškumas, kurį galima suprasti visaip.

Čia tu apie dvi punktyru nupaišytas elipses Jolantos skleistinėje netoli nuo urvo įėjimo? Ten iš tikro nelabai pjūviai, man regis, taip Jolanta bandė pavaizduoti kad yra antras praėjimas už akmens, lygiagretus pirmajam.

_________________
Jei abejoji, vadinasi, jau apsisprendei.


2010 03 22, Pir 0:49
Aprašymas ICQ
Hado demonas
Vartotojo avataras

Užsiregistravo: 2005 09 07, Tre 12:51
Pranešimai: 751
Miestas: Vilnius
Standartinė Re: Naujokų kelionė į Užkarpatę
Kelionės nuotraukas papildžiau Almino atsiųstomis: http://galerija.speleo.lt/v/keliones/2010_keliones/kovo_topo/P1160033_.JPG.html

_________________
Jei abejoji, vadinasi, jau apsisprendei.


2010 03 22, Pir 0:57
Aprašymas ICQ
Puruša
Vartotojo avataras

Užsiregistravo: 2005 10 24, Pir 17:34
Pranešimai: 2380
Standartinė Re: Naujokų kelionė į Užkarpatę
Laura rašė:
Vernas rašė:
Galimas kitas būdas, kai nereik rašyti jokių raidžių, tai pjūvį vaizduoti tiesiai ant kirtimo ašies, kad mes matytume kur pjovė.
Kanjono tope pavaizduota, kad pjauta du kartus vienodai tai tik nujausti galim kad kažkuris čia pjūvis, o kažkuris buvo pjaunamasis. Žodžiu gavosi dviprasmiškumas, kurį galima suprasti visaip.

Čia tu apie dvi punktyru nupaišytas elipses Jolantos skleistinėje netoli nuo urvo įėjimo? Ten iš tikro nelabai pjūviai, man regis, taip Jolanta bandė pavaizduoti kad yra antras praėjimas už akmens, lygiagretus pirmajam.

Man nepatinka žodis "skleistinė". Tai daugiau monitoriams ir TV tinka. Toje vietoje būtinai reik parašyti du žodžius iš kurių vienas žodis "Pjūvis", o kitas gali būti "skleistinė", bet mes visada naudojom "išklotinė." Rusai rašo "Razrez-Razvjortka"
Ta išklotinė, tai braižyboje reikštų: "Laužytas pjūvis pagal pagrindinį urvo matavimo siūlą". Pagal planą matome, kad urvas nusileidus 10m susiduria su kitu urvu, kuris ateina iš toliau ir toje vietoje mes staigiai pasukam į dešinę beveik palendam po savo urveliu. Va tokias vietas mums pageidautina išnaudoti kaip posūkius išklotinėj, tokiu būdu sutaupysim popieriaus ir viskas turės didesnį aiškumą, juk gali būti atrasta kita atšaka - landa ir mes apeisim tą urvo dalį tiesiogiai patekdami į dugną. Va tada ir prireiks labai to mūsų praleisto posūkio. Na kaip atvaizduoti gražiau tą posūkį, tai jau menas. Norint sužinoti koks atstumas skiria tiesiogiai urvo viršutinio praėjimo dugną ir apatinio praėjimo lubas reiktų daryti kompiuterinį erdvinį modelį.

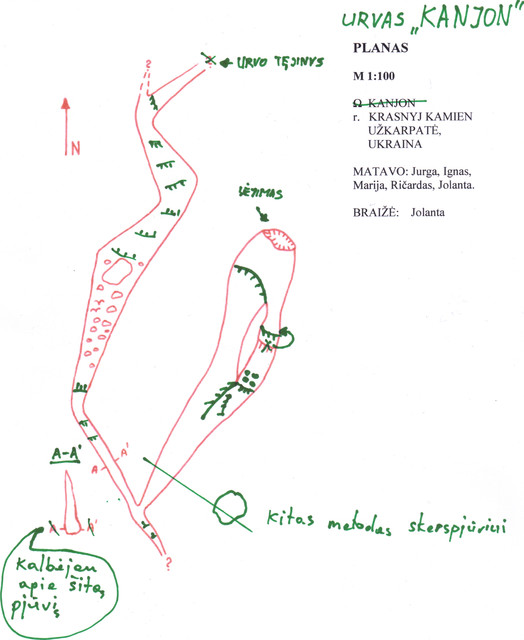

Štai keletas mano pataisymų urvo planui. Nebuvęs urve aš gal kažką ne taip pavaizdavau, bet faktas, kad reik daugiau plane info sutalpinti:

Paveikslėlis
P.s. Urvo pavadinimas, tai tas ką mes norime pirmiau pamatyti ieškodami tarp daugybės dokumentų, todėl labai svarbu, kad pavadinimas kristų į akis, o ne paslėptas tekste :roll:

_________________
Tiktai durelės skiria "Verno & Ko urvelius" nuo beprotiško pasaulio.
Heinrichas Heinė


2010 03 22, Pir 10:43
Aprašymas
Troglobiontas
Vartotojo avataras

Užsiregistravo: 2010 01 19, Ant 14:44
Pranešimai: 254
Standartinė Re: Naujokų kelionė į Užkarpatę
Plano pataisymai labai taiklūs. Iš pradžių pagalvojau, kad Jūs tikrai esate buvęs šiame urve. Na, kai perskaičiau, kad buvęs nesate - pagalvojau - tai kaip galėjote taip tiksliai pataisyti planą?... Kai dar pagalvojau - supratau :D :D :D
O vat kaip piešti urvo atšakas pjūvyje - išklotinėje man vis dar lieka mįslė. Matau, kad pietinės urvo atšaką pjūvyje - išklotinėje pavaizdavau blogai (kylantis punktyrinis vamzdis). Tai Jus suklaidino ir plane darydamas pataisymus, Jūs tai traktuojate kaip statų šlaitą, nors realiai ten grindų aukščio skirtumų kaip ir nebuvo... Gal derėtų tada tą atšaką piešti punktyru, ant pagrindinės urvo atšakos, "neišnešinėjant"?..
Gal turite pjūvių - išklotinių pavyzdžių, kur būtų matyti, kaip vaizduojamos atšakos urvuose?


2010 03 22, Pir 15:39
Aprašymas
Puruša
Vartotojo avataras

Užsiregistravo: 2005 10 24, Pir 17:34
Pranešimai: 2380
Standartinė Re: Naujokų kelionė į Užkarpatę
Jolka rašė:
Plano pataisymai labai taiklūs. Iš pradžių pagalvojau, kad Jūs tikrai esate buvęs šiame urve. Na, kai perskaičiau, kad buvęs nesate - pagalvojau - tai kaip galėjote taip tiksliai pataisyti planą?... Kai dar pagalvojau - supratau :D :D :D
O vat kaip piešti urvo atšakas pjūvyje - išklotinėje man vis dar lieka mįslė. Matau, kad pietinės urvo atšaką pjūvyje - išklotinėje pavaizdavau blogai (kylantis punktyrinis vamzdis). Tai Jus suklaidino ir plane darydamas pataisymus, Jūs tai traktuojate kaip statų šlaitą, nors realiai ten grindų aukščio skirtumų kaip ir nebuvo... Gal derėtų tada tą atšaką piešti punktyru, ant pagrindinės urvo atšakos, "neišnešinėjant"?..
Gal turite pjūvių - išklotinių pavyzdžių, kur būtų matyti, kaip vaizduojamos atšakos urvuose?

Labiausia supainiotas vertikalus urvas yra mano mėgstamas "Slibinas":

Paveikslėlis

Paveikslėlis

Žinoma, ji aplenks šiais metais nesunkiai urvas "Prarastas pasaulis" (Zaterenyj mir), bet kol kas be Andrėjaus leidimo negaliu internete jo topografijos rodyti, turiu jį tik vidiniam naudojimui.

_________________
Tiktai durelės skiria "Verno & Ko urvelius" nuo beprotiško pasaulio.
Heinrichas Heinė


2010 03 22, Pir 17:15
Aprašymas
Hado demonas
Vartotojo avataras

Užsiregistravo: 2005 09 07, Tre 12:51
Pranešimai: 751
Miestas: Vilnius
Standartinė Re: Naujokų kelionė į Užkarpatę
Vernas rašė:
Pagal planą matome, kad urvas nusileidus 10m susiduria su kitu urvu, kuris ateina iš toliau ir toje vietoje mes staigiai pasukam į dešinę beveik palendam po savo urveliu. Va tokias vietas mums pageidautina išnaudoti kaip posūkius išklotinėj, tokiu būdu sutaupysim popieriaus ir viskas turės didesnį aiškumą, juk gali būti atrasta kita atšaka - landa ir mes apeisim tą urvo dalį tiesiogiai patekdami į dugną. Va tada ir prireiks labai to mūsų praleisto posūkio. Na kaip atvaizduoti gražiau tą posūkį, tai jau menas.

Ačiū, Raimi, už pastabas, jos labai vertingos. Plano pietinėje dalyje yra T formos sankryža, kurioje mes nuėjome į dešinę, o į kairę liko dar daugybė neaplandžioto urvo, ten iš tikro dar ilgesnė jo dalis. Jei būtume matavę ir piešę visą urvą, išklotinėje tą posūkį į dešinę ir aš paleisčiau atgal, link urvo įėjimo. Bet dabar, kadangi tikslingai matavom ir paišėm tik pasirinktą dalį urvo, be tikslo prie tų toponuotraukų prijungti likusias dalis, piešiant išklotinę, nesiūliau keisti siūlo vyniojimo krypties (kad brėžinys gautųsi aiškesnis, visgi tai pirma piešėjų toponuotrauka).

_________________
Jei abejoji, vadinasi, jau apsisprendei.


2010 03 22, Pir 18:26
Aprašymas ICQ
